纸和纸板的MIT耐折度是指在标准张力条件下举行试验，
，试样断裂时的双折叠次数的对数（以10为底）。。耐折次数是耐折度的阻挡数。。我们通常使用耐折次数体现，
，即在一定张力条件下所能遭受的往返折叠的次数。。耐折度是纸与纸板物理强度的主要指标之一，
，它与纸板自己的纤维长度、强度、柔韧性及纤维间连系强度有关。。
旧国标GB/T 2679.5-1995耐折度以双折次数或以10为底的双折次数对数值体现。。现行国家标准划定耐折度以10为底双折次数的对数来体现更合理。。这是由于耐折应力仅施加到很是小的纸面上，
，折断就爆发在这一点的纸面上，
，而不是像正常的张力测试那样断裂爆发在试验纸条最薄弱点上。。别的，
，耐折试验是一种累积操作，
，在试验点的强度是以近似于指数关系降低，
，而以10为底双折次数对数值体现耐折度提供了一个误差较。。
，更为真实的效果。。
耐折度有四种检测要领：勒莫林、洛玛吉、MIT法和肖伯尔法。。我国常用检测要领为MIT法和肖伯尔法。。国家标准划定包装箱纸板用MIT耐折法，
，而钞票纸、书皮纸、信封纸等接纳肖伯尔法。。
一、测试仪器及要领标准
GB/T 457、ISO 5626、TAPPI T511
二、测试目的
横向耐折度主要影响纸箱摇盖的耐折性能，
，若箱纸板耐折度差，
，则生产出的瓦楞纸板、纸箱，
，在现实产品包装、使用历程中会泛起摇盖断裂的征象，
，影响到商品的外包装雅观，
，降低商品的；；；；；ば阅埽
，严重时会遭到客户退货。。
三、测试原理和装备结构
（一）测试原理
在标准条件下，
，试样受到纵向张力的作用，
，向左向右折叠，
，直至试样断裂。。
（二）装备结构
MIT耐折度测定仪一般由四个自力部分组成。。
（1）弹簧负荷夹头。。只被动地做上下运动。。负荷是由与夹头毗连的弹簧提供的，
，作用于试样上的张力在4.91N～14.72N之间调理。。1kg的砝码可使弹簧爆发至少17mm/9.81N的应力形变。。
（2）摆动折叠头。。有一个可放入试样的折缝，
，折叠缝平面端部的圆弧半径为0.38mm士0.02mm，
，宽度应不小于19mm。。缝的启齿应足够大，
，以使试样在夹头内自由着落，
，但应有一个不大于0.25mm的间隙。。因此要求折叠头有以下缝宽：0mm～0.25mm，
，0.25mm～0.50mm，
，0.50mm～0.75mm，
，0.75mm～1.00mm，
，1.00mm～1.25mm。。折叠缝下面是一个夹头，
，其最近边在旋转轴下面9.5mm，
，试样的下端被夹在其中。。
（3）使折叠头每分钟完全摆动175次士10次且与笔直线成135°土2°摆动角的装置。。

（4）计数器。。用于纪录双折叠次数，
，当试样断裂时应自动阻止。。

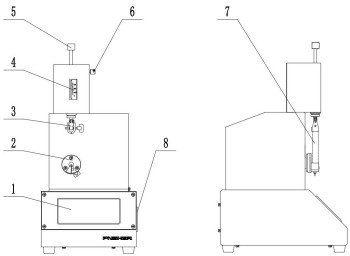

MIT耐折度测定仪（以PN-NZ135F智能机型为例）形状结构如图1所示。。

1-显示屏 2-下夹头 3-上夹头 4-张力指针 5-张力杆 6-锁紧螺母 7-试样

图1 MIT耐折度测定仪结构示意图

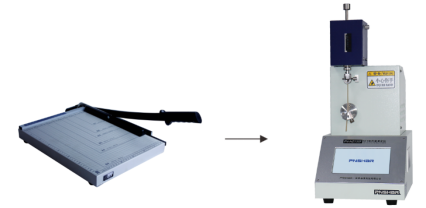

四、试样的接纳、处理及制备
试样的接纳按GB/T 450举行。。至少制取10个试样，
，试样上不应有机加工、印刷或损坏的痕迹。。试样宽度为15mm±0.1mm，
，试样的长度大于140mm。。
按GB/T 10739举行温湿度处理，
，并在该大气条件下举行测试。。
五、试验方法及要领
调解仪器至水平。。用厚度仪丈量试样的厚度，
，凭证试样的厚度选择合适的折叠夹头。。弹簧张力一般为9.81N。。按下张力杆，
，调理弹簧张力，
，使指针指向9.81N的位置，
，旋紧锁紧螺母，
，夹紧试样于夹口内，
，夹试样时不应触摸试样的被折叠部分，
，应使试样的整个外貌处于统一平面内，
，松开锁紧螺母，
，给试样施加划定的张力。。

关于摆动次数少于10次或大于10 000次，
，接纳镌汰或增添弹簧张力的要领，
，小于10次的选择4.91N，
，大于10 000次，
，选择14.7N。。

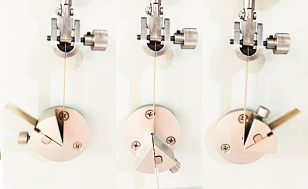

启动仪器，
，最先折叠试样，
，左右各135°算一次（见图3），
，直至试样折断，
，测试竣事，
，夹头复位，
，屏幕显示测试效果。。纪录试样断裂时的折叠次数和折叠对数（见图4），
，重复上述方法测试剩余试样，
，获得至少10个有用效果。。

图4: 测试效果示意图

六、效果盘算剖析
若是试样在夹头间滑动，
，或不在折叠线处断裂，
，其效果应舍去。。
? 耐折度
试样断裂时的折叠次数的对数（以10为底）。。
? 耐折次数
试样断裂时的折叠次数。。
七、可能的过失操作及误差
（一）可能的过失操作
（1）弹簧张力不准确
弹簧张力是影响耐折度的一个主要因素，
，一律调理下，
，弹簧张力。。
，耐折的次数就多。。取出随机附带的校验砝码，
，放在张力杆上端，
，视察指针指示值是否与砝码标称值相符。。如不符上述要求，
，则可调解指针位置或调理调理螺钉，
，如仍不可抵达要求，
，则应替换弹簧。。
（2）取样偏向过失
纵向和横向错了。。纵向试验时指试样的长边偏向为纸的纵向，
，应力作用于纵向，
，断裂在横向。。一般来说，
，纵向耐折度会比横向耐折度高，
，这是由于纤维的排列及纵向纤维的结协力大的缘故。。
（二）主要误差泉源
（1）弹簧张力
在弹簧杆上加9.81N的负荷，
，摩擦阻力应不凌驾0.245N。。
（2）折叠头圆弧半径
摆动折叠头形成折叠缝平面端部的圆弧半径为0.38mm，
，尺寸误差±0.02mm。。
（3）折叠速率
试样的折叠速率为175次/分，
，速率误差±10次/分。。
（4）试样自身因素
试样裁成宽度为15mm，
，不标准的试样宽度与纤维偏向影响效果。。
未经本站的明确允许，
，任何人不得转载、盗链本站作品；；；；；不得复制或仿造本网站。。

本论于2022年12月揭晓于《纸箱天下》杂志
